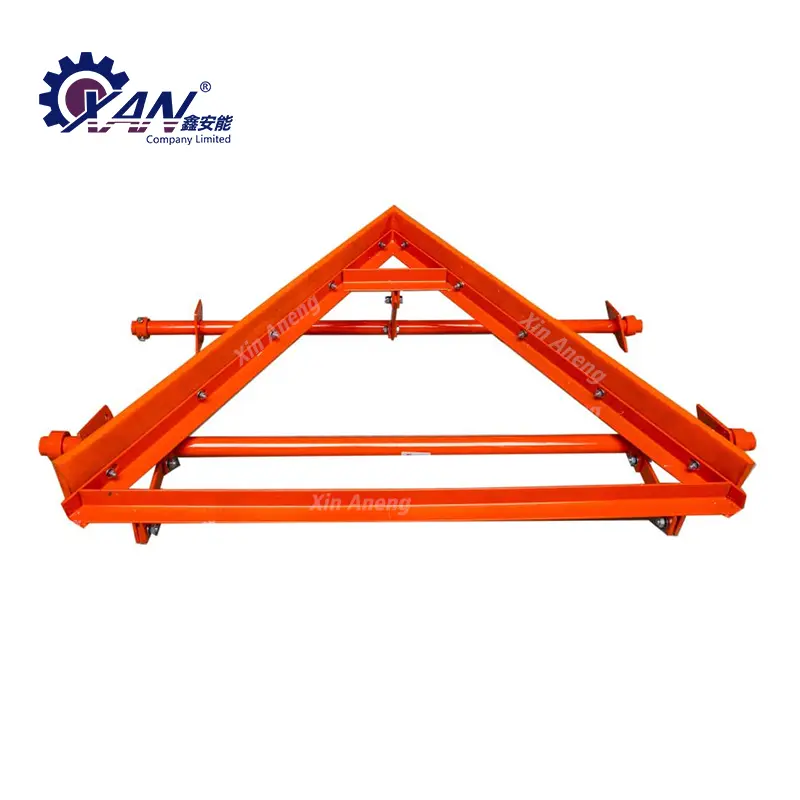

V-ploeg retourbandreiniger

V-ploeg retourbandreiniger

Het wordt voornamelijk gebruikt voor het reinigen van het materiaal dat aan het niet-dragende oppervlak van de transportband is gehecht bij de omkeertrommel van de transportband om de netheid van de transportband te garanderen en te voorkomen dat grote stukken materiaal tussen de trommel en de transportband blijven kleven. en schade aan de apparatuur veroorzaken. Uniek schrapervormig ontwerp, de voorkant van de schraper kan vuil en vocht snel en effectief uit de transportband schrapen. De schraper is gemaakt van polyurethaanmateriaal, dat slijtvast is, een lange levensduur heeft en lage vervangingskosten heeft; hoge sterkte, anti-corrosie tuigage De spiraalgesp kan de horizontale positie van de robot nauwkeurig, gemakkelijk en snel aanpassen, zodat de robot altijd in de beste reinigingsconditie verkeert.

▲ Grootte snijkop: geïntegreerde 60 graden ingesloten hoek naadloze polyurethaan snijkop, hoogte 120 mm, dikte 20 mm, lengte van één zijde is gelijk aan de bandbreedte en de materiaalverdelingsbreedte is gelijk aan de riembreedte;

▲Mesbasis: de ijzeren plaat van de mesbasis bevat transportgaten, die afzonderlijk kunnen worden aangepast aan de vorm van de riem om continu contact tussen het reinigingsmes en de riem te garanderen;

▲ Beugelstructuur: het frame heeft een dubbel gebalanceerd ontwerp van ronde stalen giek, dat stabieler is (de diameter van het ronde staal van de giek is 60 mm, met 4 rechthoekige zijplaten aan beide uiteinden, maat 150 * 250 mm, in hoogte verstelbaar). Wanneer de riem op en neer springt, kunnen de voorste en achterste onafhankelijke drijfstangen de stofzuiger op en neer aanpassen met de fluctuatie van de riem, waardoor de stofzuigerkop dicht bij de riem blijft;

▲ Snijkopparameters: de snijkophoek bedraagt ​​60°, de geïntegreerde naadloze voeghoogte bedraagt ​​120 mm en de dikte bedraagt ​​20 mm;

▲Andere accessoireparameters: drie drijfstangen passen de kantelhoek aan afhankelijk van de zwaartekracht van de installatiehoogte. De zesdelige hijsogen hebben afgeronde hoeken voor flexibele rotatie. Twee ronde stalen gieken met een diameter van 60 mm. Aan het transportbandframe worden vier zijplaten 250x150mm bevestigd: geponst of gelast.

Installatie van de V-ploegretourbandreiniger
