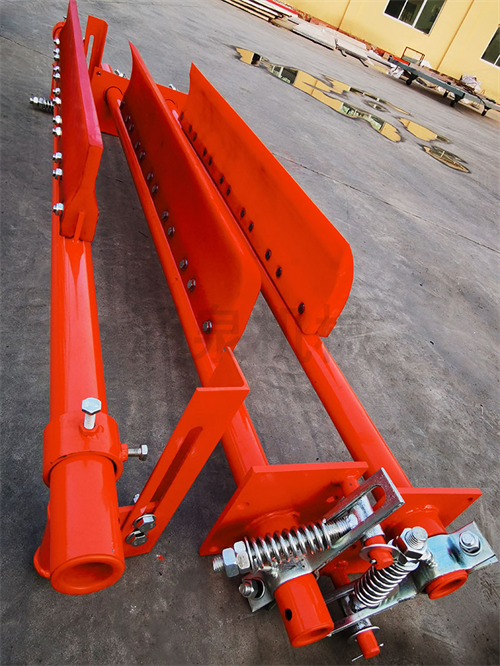

Riemtransporteur anti-arm contraremus met dubbele rijstrook is een nieuw type reinigingsmiddel, dat de kenmerken heeft van stabiele prestaties, goed reinigingseffect en gemakkelijke demontage en montage.
De transportbereider omvat vast poelieblok, draadtouw, drijfstang, rubberen schraperassemblage, contragewe, gesplitst glijdende lager, metalen schraperconstructie en andere componenten, en het volgende is een korte introductie van elke component en de functie ervan.
1. Transportband
De transportband is een belangrijk onderdeel van de transportband, de kosten van de transportband in de transportband zijn goed voor 30% ~ 50% van de kosten van de hele apparatuur, en sommige specifieke werkomstandigheden vereisen dat de transportband de kenmerken van slijtvastheid, hittebestendigheid, vlamvertragend, olieresistentie en ozonresistentie heeft. Tijdens de werking van de transportband is de belasting op de transportband extreem complex en is deze onderworpen aan de buigspanning door de rol en rol naast de longitudinale trekspanning. De meeste riemschade manifesteert zich als slijtage op het werkoppervlak en de randen, afbraak, scheuren en peeling veroorzaakt door de impact van grote, scherpe materialen. Bij het ontwerp van de reiniger is het noodzakelijk om het juiste reinigingsblokmateriaal te selecteren om de transportband zoveel mogelijk schade te voorkomen. Transportbanden worden niet gedetailleerd beschreven als hun onderdelen.
2. Rol eenvoudig
De rolgroep is een belangrijk onderdeel van de riemtransporteur, en volgens de rol die in de transportband wordt gespeeld, kan de rol worden verdeeld in twee categorieën: de transmissieroler en de achteruitgang. De functie van de aandrijftrommel is om het koppel over te dragen dat door de drive naar de transportband wordt geleverd.
Omkering van de rollervereenvoudiging omvat de richting van de transportband aan het einde van de transportband, de begeleiding van het vergroten van de inpakhoek van de transmissiepoelie en de begeleiding van het spanningsapparaat. In het ontwerp van de reiniger is het voor de hoofdaandrijving van de zware transportband van de riem, en de grootte van de rol bepaalt de breedte van de transportband en de breedte van de reiniger, die een bepaalde leidende rol speelt in het ontwerp van de schonere. De trommel wordt ook niet in detail beschreven als een schoner onderdeel.
3. Een vast poelieblok
De vaste katrolgroep bestaat uit drie katrollen, de eerste speelt de rol van omkering en de tweede en derde katrollen spelen de rol van het aanpassen van de afstand zodat het contrageweight in een redelijke positie kan worden geplaatst.
4. Draadtouw
Het draadtouw is een belangrijk element dat het contrageweight en de verbindingsstang verbindt.
5. Een verbindingsstaaf
De verbindingsstang is een belangrijk element dat het draadtouw, de rubberen schraper en de metalen schraper verbindt, die een rol speelt bij het aansluiten van de bovenste en onderste delen.
6. Rubberen schraperconstructie
De rubberen schraperconstructie bestaat uit vier rubberen schrapers van dezelfde specificatie, een rubberen schraperas, een schraperstoel, een bevestigingsbout van de schraperstoel en de schraperas, een bevestigingsbout van de rubberen schraper en de schraperstoel, een rubberen schraperrib en een rubberen schraperkop. De rubberen schraperassemblage is een cruciaal onderdeel van de algehele reiniger.
7. Counterweight
De dringende kracht van de rubberen schraper wordt geleverd door twee sets contragewichten, elk bestaande uit vier stukken gietijzer met een enkel gewicht van tien kg en twee stukken gietijzer met een enkel gewicht van vijf kg.
8. Split schuiflager
Het split glijdende lager is gemakkelijker te installeren dan het rollende lager, dat gemak met het assemblageproces van de reiniger brengt, en het draagt een grote kracht, en het werkgedeelte zal niet vaak in een grote hoek bewegen en het is handiger om het smeermiddel te vullen.
9. Een metalen schraper -assemblage
De metalen schraperconstructie bestaat uit een stuk slijtvast staal gemaakt van M13, een metalen schraperhouder, een metalen schraperas, een compressiebalk, een compressieveer, een compressieveeras, een bevestigingsbout voor de schraperstoel en de schraperas en een setschroef voor de compressiebalk en de metalen schraperas.
