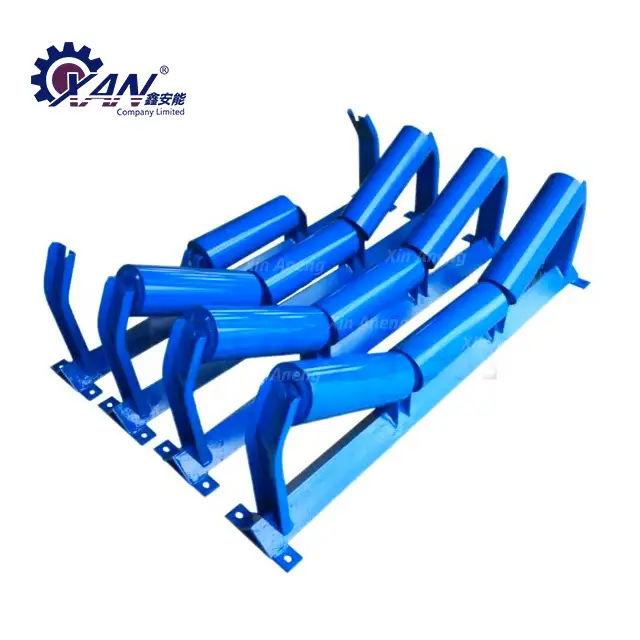

Hoe kan een dragende spanrol de prestaties van de transportband, de levensduur van de band en de efficiëntie van materiaalbehandeling verbeteren

Xin AnengbenodigdhedenDragende spanroloplossingen die zijn ontworpen om de belaste zijde van transportbanden te ondersteunen en tegelijkertijd het doorzakken van de band, de loopweerstand en onnodige slijtage te verminderen. Met een ontwerp dat is gericht op stabiele rotatie, betrouwbare afdichting en gecontroleerde radiale slingering, kunnen deze rollen veeleisende toepassingen voor het hanteren van bulkmateriaal ondersteunen en zijn ze ontworpen voor maximaal 30.000 bedrijfsuren onder normale werkomstandigheden.

Een draagrol is een van de essentiële componenten van een bandtransportsysteem, omdat deze zowel de transportband als het te transporteren materiaal continu ondersteunt. Goed geselecteerde spanrollen helpen de vorm van de band te behouden, de belasting te verdelen, de wrijving te verminderen en een stabiel transport te bevorderen. In deze gids wordt uitgelegd hoe dragende spanrollen werken, hun belangrijkste componenten, prestatiefactoren, beschikbare configuraties, selectieoverwegingen en onderhoudspraktijken. Er wordt ook onderzocht waarom rolprecisie, lagers, afdichting, materiaalkwaliteit en bedrijfsomstandigheden van de transportband allemaal in overweging moeten worden genomen bij het kiezen van een leverancier van spanrollen.

Inhoudsopgave

1. Wat is een dragende spanrol?
2. Hoe werkt een dragende spanrol?
3. Wat zijn de belangrijkste componenten?
4. Welke voordelen biedt het?
5. Welke soorten draagrollen zijn beschikbaar?
6. Hoe moet u de juiste rol selecteren?
7. Welke technische factoren beïnvloeden de prestaties?
8. Hoe kan de levensduur van de transportband worden verlengd?
9. Veelgestelde vragen
10. Conclusie

Wat is een dragende spanrol?

Een dragende spanrol is een roterend transportonderdeel dat onder de draagzijde van een transportband is geïnstalleerd. Zijn voornaamste taak is het ondersteunen van de band en het daarop geplaatste bulkmateriaal terwijl de band langs de transportroute beweegt.

In tegenstelling tot een aandrijfpoelie van een transportband, die voor de aandrijfkracht zorgt, zorgt een spanrol vooral voor mechanische ondersteuning en gecontroleerd rolcontact. Normaal gesproken zijn meerdere rollen gerangschikt als een spanrol, waardoor de band een geschikt profiel kan behouden terwijl hij materiaal draagt.

Afhankelijk van het ontwerp van de transportband kunnen draagrollen worden geconfigureerd als standaard troglooprollen, vlakke arrangementen, impactgerichte ontwerpen, zelfuitlijnende configuraties of V-vormige oplossingen. De juiste configuratie is afhankelijk van de bandbreedte, materiaaleigenschappen, transportsnelheid, beladingsomstandigheden en installatievereisten.

Voor fabrikanten en systeemintegrators is het selecteren van de juiste draagrol daarom niet alleen maar een aankoopbeslissing voor componenten. Het heeft rechtstreeks invloed op de stabiliteit van de transportband, het volgen van de band, het energieverbruik, de onderhoudsfrequentie en de levensduur.

Hoe werkt een dragende spanrol?

Tijdens bedrijf beweegt de transportband over een reeks roterende rollen. Terwijl bulkmateriaal op de band wordt geladen, wordt het gewicht ervan via de band overgebracht naar de spanrol en vervolgens naar het transportbandframe.

Een goed ontworpen draagconstructie vervult verschillende functies tegelijkertijd:

• Ondersteunt het gewicht van de lege transportband.
• Ondersteunt de materiaallading die wordt getransporteerd.
• Helpt het beoogde riemprofiel te behouden.
• Vermindert het doorzakken van de riem tussen steunpunten.
• Beperkt de rolweerstand tijdens transport.
• Zorgt voor een soepel materiaaltransport.
• Vermindert onnodige belasting van de transportband.

Bij een typische trogtransporteur zijn meerdere rollen onder een hoek geplaatst om een ​​trog te vormen. Deze configuratie vergroot het vermogen van de band om bulkmaterialen vast te houden en kan de transportcapaciteit verbeteren zonder dat er een buitensporige bandbreedte nodig is.

Wat zijn de belangrijkste componenten?

De betrouwbaarheid van een transportbandrol hangt af van de interactie van verschillende componenten en niet alleen van de rolmantel. Een typisch draagspansamenstel kan een as, lagers, afdichtingen, eindkappen, lagerzittingen, rolbuis en geschikte smering omvatten.

Om deze reden moet de kwaliteitscontrole betrekking hebben op grondstoffen, lagers, afdichtingen, productienauwkeurigheid, assemblageprocessen en eindinspectie, in plaats van zich alleen te concentreren op het uiterlijk van de wals.

Welke voordelen biedt het?

1. Betere riemondersteuning

Continue ondersteuning vermindert overmatige doorzakking van de band en helpt een stabiel transportoppervlak te behouden. Dit is vooral belangrijk wanneer de transportband zware of continu geladen bulkmaterialen verwerkt.

2. Verminderde riemslijtage

Door de materiaalbelasting gelijkmatig te verdelen, wordt de plaatselijke spanning op de riem verminderd. Een goede rolrotatie kan ook onnodige wrijving tussen de riem en het ondersteuningssysteem minimaliseren.

3. Soepeler materiaalbeheer

Dankzij de stabiele rotatie van de spanrol kan de band consistent langs het transporttraject bewegen. Dit kan bijdragen aan een soepelere materiaalstroom en operationele verstoringen verminderen.

4. Langere levensduur van de transportband

Wanneer de riem op de juiste manier wordt ondersteund en de rolweerstand onder controle wordt gehouden, kan onnodige mechanische belasting worden verminderd. Na verloop van tijd kan dit bijdragen aan een langere levensduur van de riem en lagere vervangingskosten.

5. Lagere onderhoudsvereisten

Betrouwbare lagers, effectieve afdichting, nauwkeurige productie en geschikte materialen kunnen de frequentie van voortijdige vervanging van spanrollen en ongeplande stilstand van de transportband verminderen.

Welke soorten draagrollen zijn beschikbaar?

Er is geen enkele keerrolconfiguratie die geschikt is voor elke transportband. Verschillende transportbandindelingen en materiaalbehandelingsomstandigheden vereisen verschillende ondersteuningsopstellingen.

• Standaard trog-looprollen:Wordt vaak gebruikt aan de beladen zijde van transportbanden voor bulkmateriaal om een ​​trogprofiel te vormen.
• Platte loopwielen:Geschikt voor toepassingen waarbij een vlak bandprofiel vereist is.
• Impact-looprollen:Ontworpen voor gebieden waar materiaal op de riem valt en extra schokabsorptie vereist is.
• Zelfinstellende looprollen:Wordt gebruikt om het volgen van de band te controleren en het zwerven van de band te verminderen.
• V-vormige looprollen:Wordt gebruikt voor bepaalde transportbandconfiguraties waarbij een V-vormige ondersteuningsopstelling de voorkeur heeft.

Bij het ontwerpen of upgraden van een transportsysteem moet het type spanrol worden gekozen samen met de riem, katrol, beugel, laadpunt en de algehele transportstructuur, in plaats van te worden behandeld als een geïsoleerd onderdeel.

Hoe moet u de juiste rol selecteren?

Het kiezen van de juiste rol vereist meer dan het matchen van een catalogusonderdeelnummer. Ingenieurs en inkoopteams moeten de volledige werkomgeving evalueren.

1. Bepaal de riembreedte:Bredere banden vereisen doorgaans grotere en beter geconfigureerde ondersteuningssystemen.
2. Bandsnelheid controleren:Hogere snelheden stellen hogere eisen aan de rotatiestabiliteit, balans, lagers en afdichting.
3. Evalueer transportcapaciteit:De rollenopstelling moet zowel het bandgewicht als de maximale materiaalbelasting kunnen dragen.
4. Overweeg materiaaleigenschappen:Schurende, stoffige, natte, kleverige of corrosieve materialen vereisen mogelijk specifieke afdichtings- en materiaalkeuzes.
5. Installatievoorwaarden bekijken:Temperatuur, vochtigheid, blootstelling aan stof, installatie buitenshuis en reinigingsomstandigheden kunnen de keuze van de wals beïnvloeden.
6. Bevestig dimensionale compatibiliteit:Asafmetingen, roldiameter, frameconfiguratie en montageafmetingen moeten overeenkomen met de transportband.

De gepubliceerde prestatiegegevens van de draagrol kunnen bijvoorbeeld bandbreedtes bestrijken van ongeveer 500 mm tot 2.400 mm, waarbij de transportcapaciteit varieert afhankelijk van de bandbreedte en de bandsnelheid. Dit laat zien waarom bedrijfsparameters moeten worden bevestigd voordat een specificatie wordt afgerond.

Welke technische factoren beïnvloeden de prestaties?

Precisie is een van de belangrijkste overwegingen bij het beoordelen van een industriële transportrol. Overmatige radiale slingering kan trillingen en weerstand verhogen, terwijl slechte lager- of afdichtingsprestaties de levensduur kunnen verkorten.

Volgens de beschikbare technische informatie gebruiken de rollen van Xin Aneng gespecialiseerde lagers, vet op lithiumbasis en interne en externe afdichting. Het product is gespecificeerd voor maximaal 30.000 uur onder normale werkomstandigheden, hoewel de werkelijke levensduur afhangt van belasting, snelheid, omgeving, onderhoud, installatie en andere bedrijfsfactoren.

Hoe kan de levensduur van de transportband worden verlengd?

Zelfs een goed vervaardigde spanrol vereist een passende installatie en onderhoud. Een preventief onderhoudsprogramma kan helpen problemen te identificeren voordat deze zich ontwikkelen tot defecten aan de band of transportband.

• Inspecteer de rollen regelmatig op abnormaal geluid of trillingen.
• Controleer op tekenen van vastlopen of rotatie met hoge weerstand.
• Inspecteer afdichtingen op zichtbare schade of vervuiling.
• Bewaak het volgen van de band en onderzoek aanhoudende bandafwijkingen.
• Verwijder opgehoopt materiaal rond de rolconstructie.
• Controleer montageframes en assen op losheid of vervorming.
• Vervang beschadigde rollen onmiddellijk om secundaire schade aan de riem te voorkomen.
• Houd onderhoudsgegevens bij om terugkerende foutpatronen te identificeren.

Routine-inspectie is vooral belangrijk in de mijnbouw, aggregaat, havens, energieopwekking, cement, metallurgie en andere omgevingen waar transportbanden langdurig onder aanzienlijke belasting kunnen werken.

Veelgestelde vragen

Wat is het hoofddoel van een dragende spanrol?

Het belangrijkste doel is om de belaste zijde van een transportband en het te transporteren materiaal te ondersteunen. Het helpt de vorm van de riem te behouden, doorzakken te verminderen, de rolweerstand onder controle te houden en een stabiele materiaalhantering te bevorderen.

Wat is het verschil tussen een dragende spanrol en een retourspanrol?

Een draagspanrol ondersteunt de geladen draagzijde van de band, terwijl een retourspanrol de lege retourzijde ondersteunt terwijl de band terugrijdt naar het laadgebied van de transportband.

Waarin verschilt een dragende spanrol van een impactspanrol?

Een standaard draagrol ondersteunt primair de band en het materiaal tijdens het transport. Een impact-looprol wordt over het algemeen geplaatst op laadzones waar vallend materiaal hogere impactkrachten veroorzaakt en extra riembescherming vereist is.

Hoe lang kan een dragende spanrol meegaan?

De levensduur is afhankelijk van de belasting, snelheid, materiaal, omgeving, installatie, onderhoud, lagerkwaliteit en afdichting. Xin Aneng specificeert maximaal 30.000 uur onder normale werkomstandigheden, maar de werkelijke prestaties moeten worden beoordeeld op basis van de specifieke toepassing.

Welke informatie moeten kopers verstrekken bij het bestellen?

Kopers moeten normaal gesproken de bandbreedte, bandsnelheid, transportcapaciteit, materiaaleigenschappen, opstelling van de transportband, roldiameter, asafmetingen, installatieomgeving en eventuele toepasselijke technische of dimensionale vereisten opgeven. Door volledige informatie te verstrekken, kan de fabrikant een geschikte configuratie aanbevelen.

Conclusie

Een dragende spanrol kan een relatief klein onderdeel zijn binnen een compleet transportsysteem, maar de invloed ervan op de ondersteuning van de band, de stabiliteit bij het hanteren van materiaal, slijtage, onderhoud en de algehele bedrijfsefficiëntie is aanzienlijk. De juiste combinatie van rolstructuur, lagers, afdichtingen, smering, maatnauwkeurigheid en toepassingsspecifiek ontwerp kan transporteurs helpen betrouwbaardere prestaties op de lange termijn te bereiken.

Voor projecten die betrouwbare transportbandcomponenten vereisen, biedt de Carrying Idler Roller-oplossing van Xin Aneng een optie voor veeleisende transporttoepassingen voor bulkmateriaal. Als u rollen selecteert voor een nieuwe transportband, bestaande spanrollen vervangt of een op maat gemaakt transportsysteem ontwikkelt,neem contact met ons opmet uw bandbreedte, snelheid, capaciteit en bedrijfsomstandigheden om een ​​passende oplossing voor uw project te bespreken.
