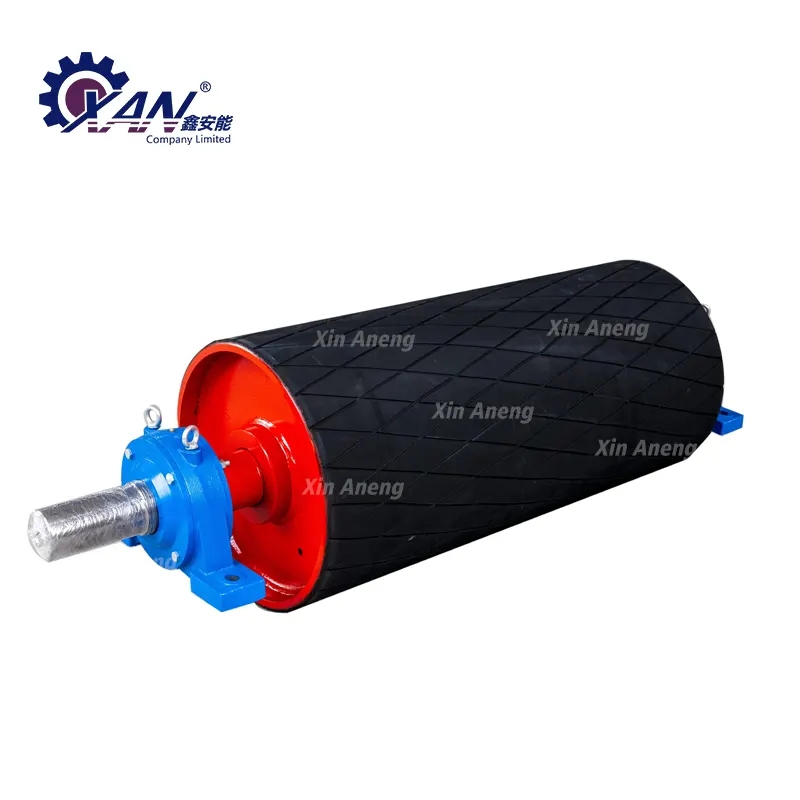

De verwerkings- en productietechnologie en materialen van de Xin Aneng's Aandrijfpoelie
1. De cilinder wordt gelast door met koolstofdioxidegas afgeschermd lassen en ondergedompeld booglassen, en het hele lichaam wordt in een oven gegloeid om spanning te elimineren. Het binnenste gat boren om de verbinding tussen de wielkast en de as te garanderen.
2. De aandrijfkatrolas van de Xin Aneng is gemaakt van hoogwaardig 45-staal, dat ruw is gedraaid en ultrasoon op fouten is getest, vervolgens is geblust en getemperd, en vervolgens fijn is gedraaid en geslepen.
3. Om de kwaliteit van de trommel te garanderen, moeten alle trommels volledig worden geïnspecteerd en moet de kwaliteit van elke las van de trommel door UT worden geïnspecteerd en gearchiveerd. De lasnaden aan de onderkant moeten worden geïnspecteerd door middel van kleuren. Als er gebreken zijn, moeten deze tijdig worden verwijderd met koolstofbooggutsen en vervolgens opnieuw worden gelast.
4. Om een soepele werking te garanderen, is de trommel ook onderworpen aan een statische balanstestbank en zijn statische balanstests uitgevoerd in strikte overeenstemming met de standaardvereisten. Het statische balansexperiment wordt uitgevoerd volgens G40-niveau.
5. Ons bedrijf maakt gebruik van ultrasone foutdetectoren om foutdetectie uit te voeren op de aandrijfkatrol van Xin Aneng.
1. Het oppervlak van alle The Drive Pulleys is gemaakt van prismatisch gegoten rubber. De rubberen oppervlaktelaag wordt gevormd door een gevulkaniseerde rubberen bekleding. De dikte van de rubberen oppervlaktelaag is niet minder dan 14 mm en de hardheid van de rubberen oppervlaktelaag is niet minder dan Shore 70 graden.
2. Het oppervlak van The Drive Pulley is glad en niet bedekt met lijm.
3. De lijmlaag is gegarandeerd vrij van defecten zoals delaminatie en blaarvorming. De fysieke en mechanische eigenschappen van de boven- en onderlijm voldoen aan de relevante voorschriften in GB10595-2017.
Nadat de trommel is gemonteerd, moet de radiale slingertolerantie van de buitenste cirkel voldoen aan de eisen in onderstaande tabel.
Eenheid: mm
KatrolD |
200~800 |
1000~1600 |
1800 |
|
Radiale cirkelvormige slingertolerantie |
Niet-achterblijvende katrol |
0.6 |
1.0 |
1.5 |
Achterblijvende katrol |
1.1 |
1.5 |
2.0 |
De poelielagers zijn FAG- of SKF-lagers.
Belangrijkste technische parameters van de trommel-radiale slingering van de buitencirkel van de trommel
Staartbuigkatrol
φ≤800 mm≤1,05 mm
φ>800 mm≤1,40 mm
Aandrijfpoelie
φ≤800 mm≤1,05 mm
φ>800 mm≤1,40 mm
B | D | A | L | L1 | L2 | K | M | N | Q | P | H | h | hl | d | b1 | ds | Rollende as
|
Gladde rol
|
Rubberen oppervlakteroller
|
500 | 500 | 850 | 600 | 1097 | 505.5 | 115 | 70 | 0 | 280 | 340 | 100 | 33 | 60 | 55 | 16 | 27 | 1312 | 16300 | 25 |
650 | 500 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 21200 | 32.6 |
650 | 630 | 1000 | 750 | 1280 | 588.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 29600 | 45.4 |
800 | 500 | 1300 | 950 | 1580 | 738.5 | 135 | 90 | 0 | 350 | 410 | 120 | 33 | 76 | 70 | 20 | 27 | 1316 | 26200 | 40.1 |
800 | 630 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 36700 | 56.1 |
800 | 800 | 1300 | 950 | 1661 | 771 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 55900 | 85.5 |
1000 | 630 | 1500 | 1150 | 1861 | 871 | 175 | 130 | 80 | 380 | 460 | 140 | 33 | 97 | 90 | 24 | 27 | 3520 | 45700 | 70.1 |
1000 | 800 | 1500 | 1150 | 1945 | 900 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 69600 | 106.8 |
1000 | 1000 | 1500 | 1150 | 2020 | 930 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | 177.5 | |
1200 | 630 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 54900 | 84 |
1200 | 800 | 1750 | 1400 | 2195 | 1025 | 215 | 160 | 90 | 440 | 530 | 160 | 53 | 119 | 110 | 32 | 34 | 3524 | 83700 | 128.1 |
1200 | 1000 | 1750 | 1400 | 2270 | 1055 | 255 | 170 | 100 | 480 | 570 | 180 | 53 | 140 | 130 | 36 | 34 | 3528 | - | 213 |
1200 | 1250 | 1750 | 1400 | 2305 | 1065 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | 300 | |
1400 | 800 | 2000 | 1600 | 2445 | 1150 | 215 | 160 | 90 | 440 | 530 | 160 | 63 | 119 | 110 | 32 | 34 | 3524 | 97600 | 149.2 |
1400 | 1000 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 249.25 |
1400 | 1250 | 2000 | 1600 | 2555 | 1190 | 275 | 180 | 110 | 540 | 630 | 200 | 63 | 161 | 150 | 40 | 34 | 3532 | - | 350 |
1400 | 1400 | 2000 | 1600 | 2635 | 1200 | 335 | 200 | 120 | 590 | 680 | 220 | 63 | 181 | 170 | 40 | 40 | 3536 | - | 470 |
Ons bedrijf beschikt over een uitgebreid kwaliteitsborgingssysteem. Voordat de productie begint, dienen wij voor dit project een uitgebreid kwaliteitsborgingsplan in. Dit plan omvat kwaliteitsborgingsprocedures, organisatorische methoden, kwalificaties van het betrokken personeel en controles voor alle activiteiten die de projectkwaliteit beïnvloeden, zoals ontwerp, aanschaf, productie, transport, installatie, inbedrijfstelling en onderhoud. We hebben toegewijd personeel dat verantwoordelijk is voor kwaliteitsborgingsactiviteiten.
1.Inspectie en controle van apparatuur;
2. Controle over aangeschafte apparatuur of materialen;
3. Controle van materialen;
4. Controle van speciale processen;
5. Bouwtoezicht ter plaatse;
6. Kwaliteitsgetuigepunten en schema's.
